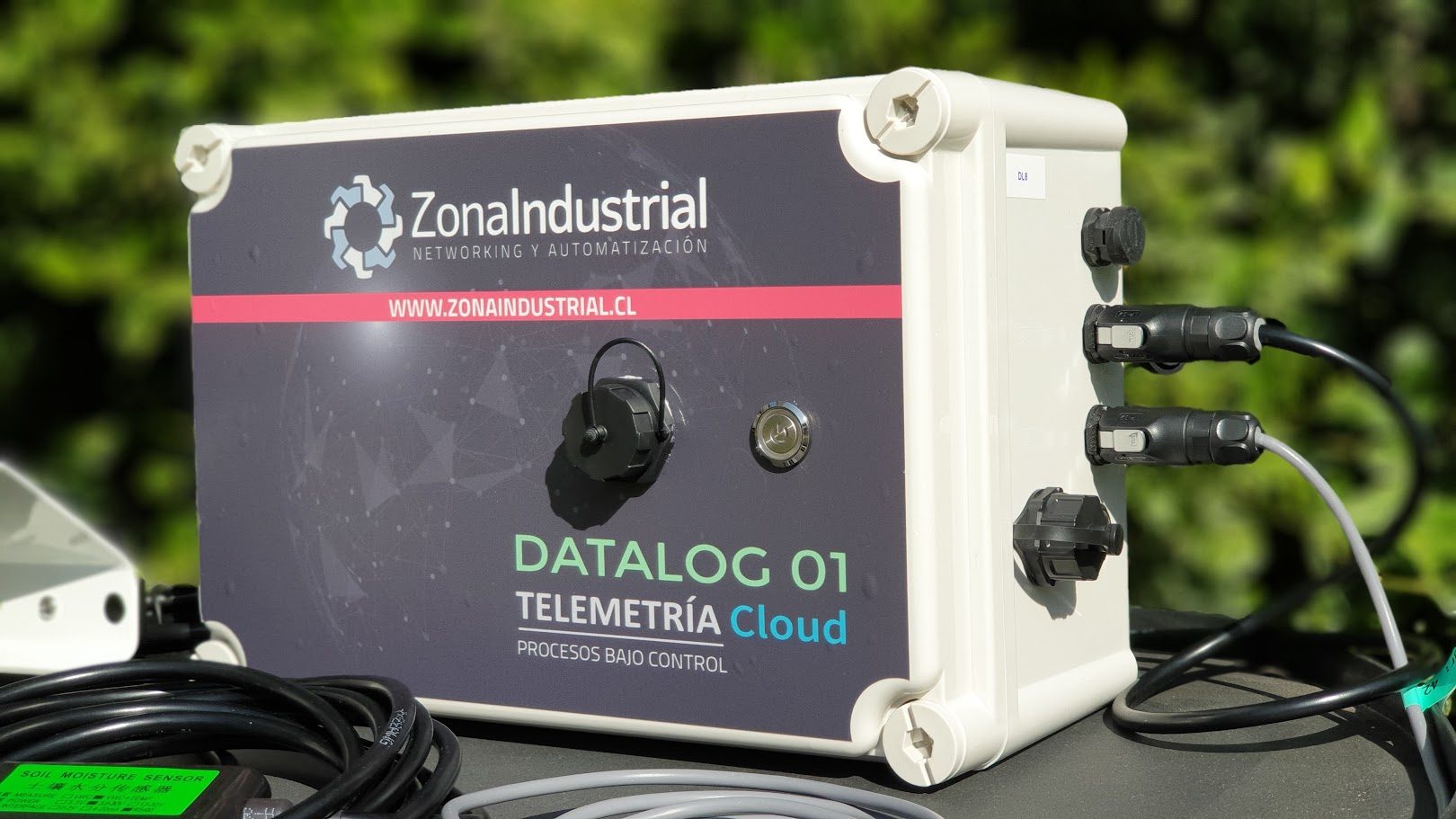

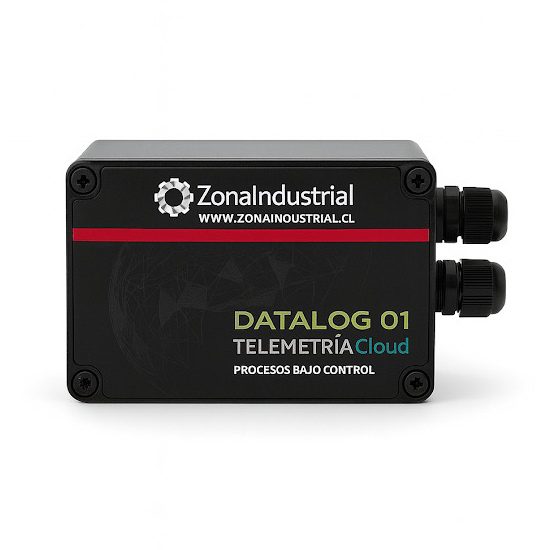

HUB Meshtastic para procesamiento de datos desde datalogger

HUB receptor desde nodos datalogger para uso industrial y entrenamiento de inteligencia artificial (AI).

• Con este dispositivo usted podrá recibir los datos de todos los nodos, para un almacenamiento local o donde usted nos indique.
• Este es el primer paso para el entrenamiento de sus neuronas de AI para poder predecir y optimizar sus procesos

NOTA IMPORTANTE: Para poder utilizar el HUB con red Lora, se requiere de al menos un nodo satélite que envíe los datos a reportar.

Consulte sobre nuestras modalidades de arriendo.

Introducción

Este sistema está diseñado  registrar los datos de forma local o a través de la plataforma de su preferencia.,

Caso de uso, equipo personalizado para medir caudal y flujo de Agua por pulsos.

Activación del AP (Modo Encendido)

El AP se activa automáticamente al encender el sistema. Para encender el AP, se coloca un imán en la parte inferior izquierda del equipo. Esto activa el modo Access Point y permite el acceso al sistema de forma inalámbrica.

Conexión:

En su dispositivo (computadora, smartphone o tablet), active el WiFi y busque la red denominada FLOWMETER.

Funcionalidades del Dashboard Web

• La interfaz web le permite visualizar datos en tiempo real y ajustar configuraciones del sistema. A continuación se explica cada sección y botón:
• Gráfico de Datos en Tiempo Real: Muestra el flujo actual y el volumen acumulado.
• Total Litros: Valor acumulado de litros medidos. o Total m³
• Conversión a metros cúbicos (Total Litros / 1000).
• Pulsos: Número de pulsos registrados por el sensor.
• Último Flujo (L/s): Flujo instantáneo calculado basado en el intervalo entre pulsos.
• Gráfico Histórico 48 Horas: Visualiza el registro histórico (almacenado en la memoria) con datos de flujo y acumulado cada hora. Se actualiza automáticamente y se limita a los 48 registros más recientes.

Configuración de variables via Webserver

• Esta sección permite ajustar parámetros clave, tales como:
• Sincronizar RTC: Presione este botón para sincronizar el reloj RTC con la hora de su dispositivo.
• Litros por Pulso: Campo para ingresar el valor en litros que corresponde a cada pulso detectado por el sensor.
• Metros Cúbicos: Permite ajustar el valor total en metros cúbicos.
• Intervalo RS232 (min): Define cada cuánto tiempo se envía un mensaje por RS232 (con datos del flujo y volumen) a través de la interfaz serial.
• Almacena en Datalogger cada (s): Configura el intervalo de tiempo (en segundos) para registrar datos en el datalogger (archivo CSV).

Cada uno de estos formularios tiene un botón Actualizar que, al confirmarse, modifica la configuración de forma persistente.

Acciones del datalogger

• Descargar Histórico (CSV): Descarga el archivo datalog.csv con los datos registrados en la memoria interna, útil para análisis externos o respaldos.
• Formatear Datalogger: Borra todos los registros almacenados en la memoria interna y reinicia el archivo de datos.
• Reset Totalizador: Restablece el contador de pulsos, el volumen total y el histórico, dejando el sistema en cero.

Interpretación de los Gráficos del dashboard local

Datos en Tiempo Real:

La tabla y el gráfico muestran los valores actuales que se actualizan de forma automática:

• Total Litros / Total m³: Muestran el volumen acumulado de líquido medido.
• Pulsos: Indican cuántos eventos (pulsos) ha detectado el sensor.
• Último Flujo (L/s): Representa la tasa de flujo instantánea, calculada en base al intervalo entre los pulsos.

Gráfico Histórico 48 Horas

Este gráfico traza la evolución del flujo y el volumen en intervalos (por ejemplo, cada hora) durante las últimas 48 horas, permitiendo detectar tendencias o variaciones en el consumo. Cuando se actualice cualquiera de los datos (por ejemplo, al recibir un nuevo pulso), el valor correspondiente se resaltará brevemente en verde (durante 500 ms) para indicar la actualización, y luego volverá a mostrarse en negro.
