Nota:
- Si se utiliza una batería no recargable con la placa base WisBlock, debe desenchufarse antes de conectar el cable USB al puerto de la placa para configurar el dispositivo. Si no lo hace, podría dañar la batería y causar daños a la batería y a la placa.
- Si se utiliza una batería con la placa base WisBlock, verifique que el conector de la batería tenga la polaridad correcta. Puede comprobar la polaridad requerida en nuestro Centro de Documentación.
Descripción del producto
Este kit es un rastreador GPS con un sensor para detectar el cambio de ubicación en cada intervalo de tiempo establecido. La batería de respaldo opcional (batería no incluida) con panel solar incorporado en la carcasa se utiliza para la recarga para garantizar una transmisión de datos ininterrumpida. Las posibles aplicaciones son el seguimiento de carga, vehículos y embarcaciones para el tráfico marítimo.
Configuración: Los datos de localización se adquieren con un módulo GPS y la información de ubicación se envía a un servidor LoRaWan® cuando el sensor cambia de ubicación.
Este producto incluye una placa de montaje con una antena integrada altamente optimizada para BLE y LoRaWAN. Siga nuestra guía de montaje para la correcta conexión de las antenas al módulo WisBlock Core.
Aplicación

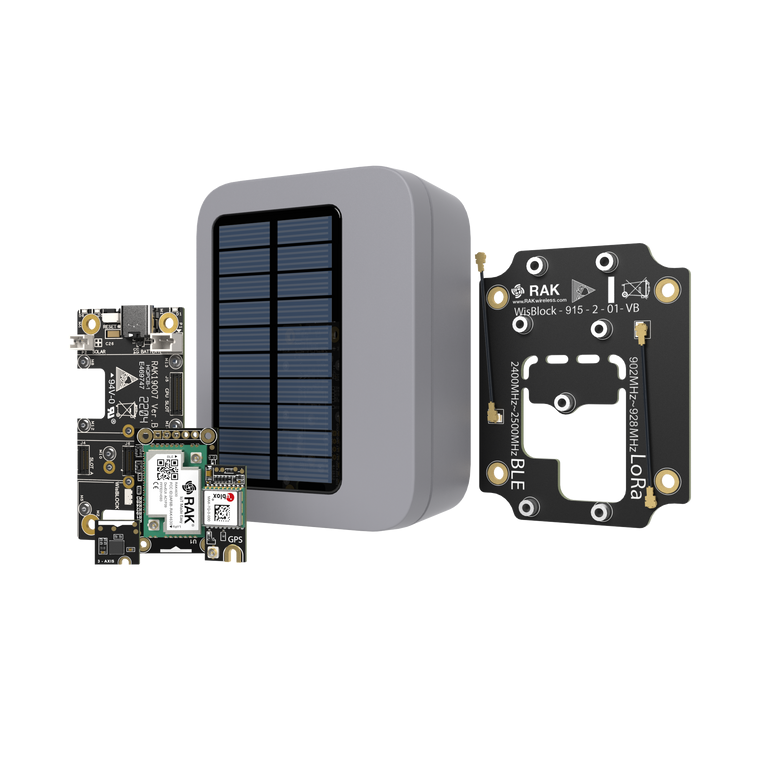

WisBlock Kit 2 es un localizador GPS basado en LoRa® con panel solar.
WisBlock Kit 2 es un rastreador GPS con un sensor que se puede utilizar para detectar el cambio de ubicación durante un intervalo de tiempo establecido. Utilice este kit para rastrear y monitorear carga, vehículos y embarcaciones marinas. Los datos de localización adquiridos mediante el módulo GPS y la información de ubicación se envían a un servidor LoRaWAN cuando el sensor cambia de ubicación.
WisBlock Kit 2 está alojado en la carcasa IP65 WisBlock Unify con la opción de conectar una batería, que se puede recargar con el panel solar incluido. Esto es para asegurarse de que la transmisión de datos no se interrumpa. Tenga en cuenta que la batería no está incluida en el paquete debido a las estrictas normas de envío.
Características principales
- RAK19007
- Ranuras Easy Plug'n'Play para módulos WisBlock Core MCU, WisBlock Sensor y WisBlock IO
- Factor de forma pequeño
- Admite 3 fuentes de alimentación diferentes
- Optimizado para aplicaciones de bajo consumo de energía
- I2C, UART, GPIO una entrada analógica accesible con contactos de soldadura
- 2 LED's definibles por el usuario
- Botón de reinicio
- Puerto de depuración USB
- 1 ranura para WisBlock Core MCU
- 4 ranuras para módulos de sensores WisBlock Sensor
- 1 ranura para módulos de extensión WisBlock IO
- RAK4631
- Pila de protocolos LoRaWan® 1.0.2 (compatible con Clase A y C)
- Pila de protocolos Bluetooth Low Energy 5.0
- Nórdico nRF52840
- Amplia gama de conexiones
- Semtech SX1262
- RAK1904
- Uso del sensor de aceleración ST LIS3DH
- Bajo consumo de energía
- Factor de forma pequeño
- Básculas seleccionables por el usuario de ±2 g / ± 4 g / ±8 g / ±16 g
- Velocidades de adquisición de datos de 1 Hz a 5,3 kHz.
- Búfer interno para 32 niveles de datos de 16 bits
- RAK12500
- Usando el módulo GNSS muy preciso: U-Blox ZOE-M8Q chirp
- Compatibilidad con satélites GPS, GLONASS, QZSS y BeiDou
- Precisión de ubicación de ±2,5 metros
- Frecuencia de actualización de 10 Hz
- Precisión de velocidad ±0,05 m/s
- Compatibilidad con comunicación serie e I2C a WisBlock Core
- 29 segundos de corrección de ubicación desde el arranque en frío, 1 segundo desde el arranque en caliente
- Carcasa Unify IP67 100x75x38mm
- Accesorios de montaje (pedir por separado)
- Kit vertical de montaje en poste Unify (tipo A)
- Kit de montaje en pared Unify (tipo D)
- Kit de clip para cinturón Unify (tipo E)
- Kit de montaje en carril DIN Unify (tipo F)
- Kit de montaje de imanes Unify (tipo G)
- Kit de trabillas para cinturón Unify (tipo H)
- Kit de etiquetas Unify (Tipo I)
- Kit de bucle de gancho Unify (tipo J)
Características principales
- RAK19007
- RAK4631
- RAK1904
- RAK12500
- Carcasa Unify IP67 100x75x38mm
- Antena LoRa
- Antena BLE
- Antena GPS
