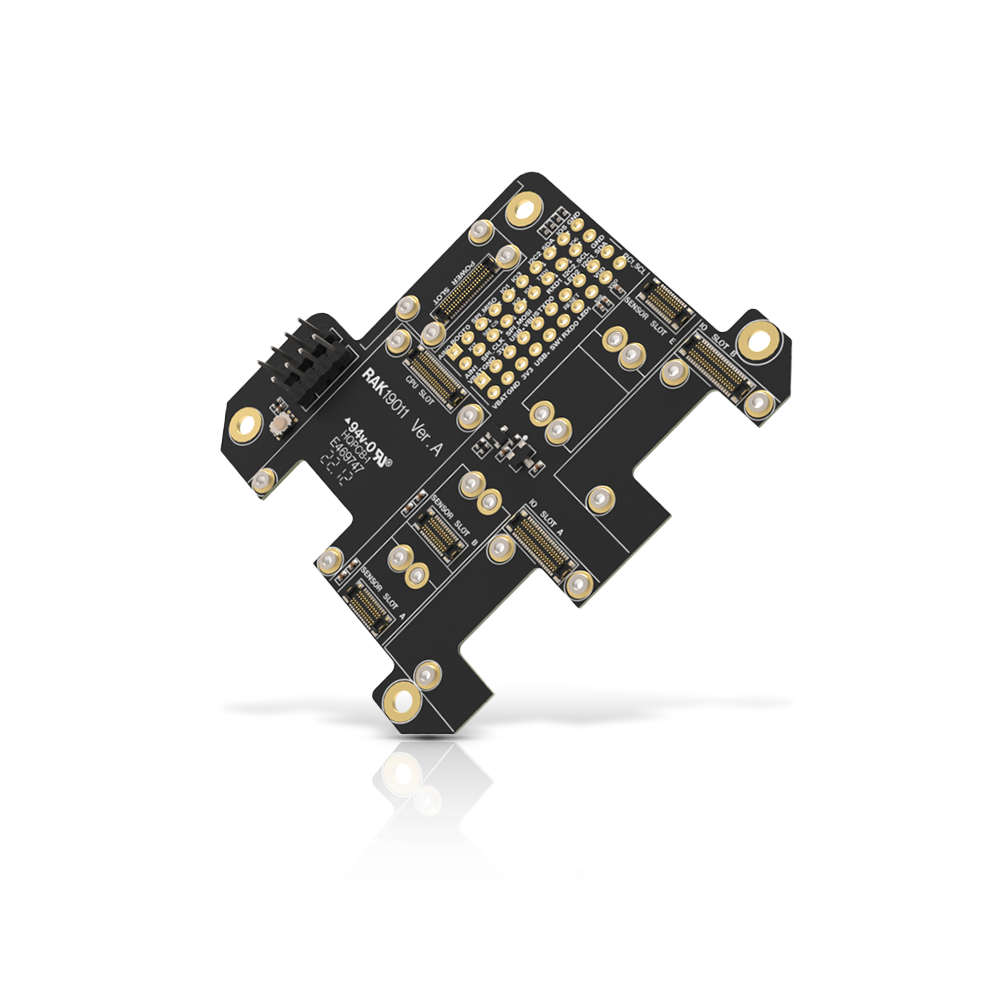

Placa base Wisblock de E/S dual con ranura de alimentación 3ra Gen RAK19011

Descripción del Producto

El RAK19011 pertenece a nuestra nueva serie de placas base. Cuenta con una ranura para núcleo WisBlock, dos ranuras de E/S y seis ranuras para sensores.

La característica destacada del RAK19011 no es sólo su pequeño tamaño, sino que admite una gran variedad de fuentes de alimentación.

Esto se logra separando la fuente de alimentación de la placa base. El RAK19011 debe emparejarse con nuestras nuevas placas de alimentación.

RAK19012  - Alimentación por USB, batería y panel solar, igual que nuestras otras Base Boards.

RAK19013  - Alimentación de batería y panel solar sin USB, para aplicaciones donde no se desea dar acceso a los usuarios al firmware de los dispositivos.

RAK19014 - Optimizado para baterías no recargables con conector USB  (próximamente)

RAK19015  - Optimizado para baterías no recargables sin conector USB, para aplicaciones donde no desea dar a los usuarios acceso al firmware de los dispositivos.

RAK19016  - La solución para tensiones de alimentación variables de 5 a 24 V CC. Ideal para aplicaciones industriales

RAK19017 - Alimentación a través de cable Ethernet, POE  (próximamente)

Características

• Diseño de bloques de construcción flexibles, que permiten la realización y expansión de funciones modulares.
• Con conectores de interconexión de alta velocidad en la placa base WisBlock para garantizar la señal
• Integridad
• Admite varios tipos de MCU de bajo consumo
• Admite seis ranuras para sensores y dos ranuras de E/S
• Cumple con el diseño de nivel industrial
• Tamaño compacto, el tamaño mínimo es: 60x67mm

Inclusiones del producto

• 1 pieza RAK19011
• 26 tornillos M1,2 x 3
• 8 tornillos M2,5 x 4

Documentación

• Guía de inicio rápido de RAK19011
• Ficha de datos
• Guía de inicio rápido de WisBlock
• Repositorio de código fuente de WisBlock
• Modelo 3D RAK19011
• Archivo 3D de conector hembra de 24 pines (ranura para sensor)
• Archivo 3D de conector hembra de 40 pines (ranura de núcleo/E/alimentación)
