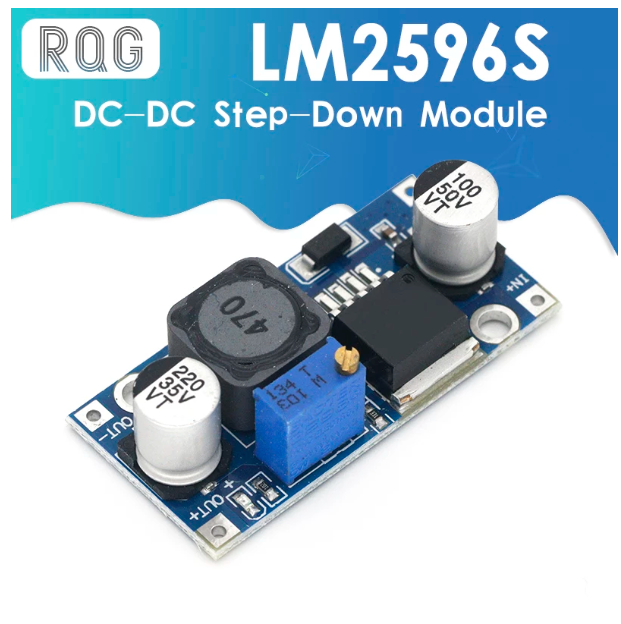

Módulo conversor DC-DC LM2596S step down, ajustable 3A, regulador de voltaje

Especificaciones:

Modelo del producto: módulo Buck LM2596 DC-DC;

Voltaje de entrada: 4,5 V-28V;

Voltaje de salida: 0,8 V-20V;

Corriente de salida: 3A (máx.);

Eficiencia de conexión: 96%;

Frecuencia de conmutación: 1,5 MHz;

Temperatura de trabajo: -45℃~ + 85℃;

Tamaño: 44mm * 21mm * 14mm;

Peso: 3g.

Rango de voltaje de entrada:

3VDC a 40VDC (el voltaje de entrada debe ser superior a 1,5 V por encima de que el voltaje de salida es alto. No se puede aumentar).

Entrada + --- IN +.

Introduce negativo.

Rango de voltaje de salida:

Salida + --- salida.

Salida negativa --- salida.

El voltaje de 1,5 a 35VDC es continuamente ajustable, la corriente de salida máxima es de 3A.

Ventajas:

Todo uso de condensadores electrolíticos de aluminio SMD importados, inductores de alta potencia Q. Además, cada placa se ha sometido a pruebas estrictamente técnicas, todas las pruebas se han realizado usando un paquete separado de bolsas de protección antiestática. Especialmente diseñado con dos agujeros para tornillos. Se proporcionan cuatro almohadillas de entrada y salida con un espaciado de orificio de fijación de mil son múltiplos enteros, prácticas aplicaciones de volumen en el producto;

Nota:

Se recomienda usar durante largas horas de trabajo en menos de 2.5A de corriente y junto con el disipador de calor (salida de 10W arriba); Desde el módulo reductor,. Para garantizar una salida estable, mantenga un diferencial mínimo de 1,5 V.

Regulador de voltaje:

Acceso a la energía (3-40V), Ajuste la perilla del potenciómetro azul (rotación en sentido horario generalmente boost, en sentido antihorario rotación) y con un multímetro para monitorear el voltaje de salida alcanza el voltaje requerido.

Cableado:

1. Soldadura, soldada directamente al puerto de entrada (salida) de la línea de alimentación;.

2. Los pines de soldadura o los pines se pueden insertar a través de la inserción de plomo en la placa del túnel; Soldados directamente a la PCB después de otro o agregar pines.
