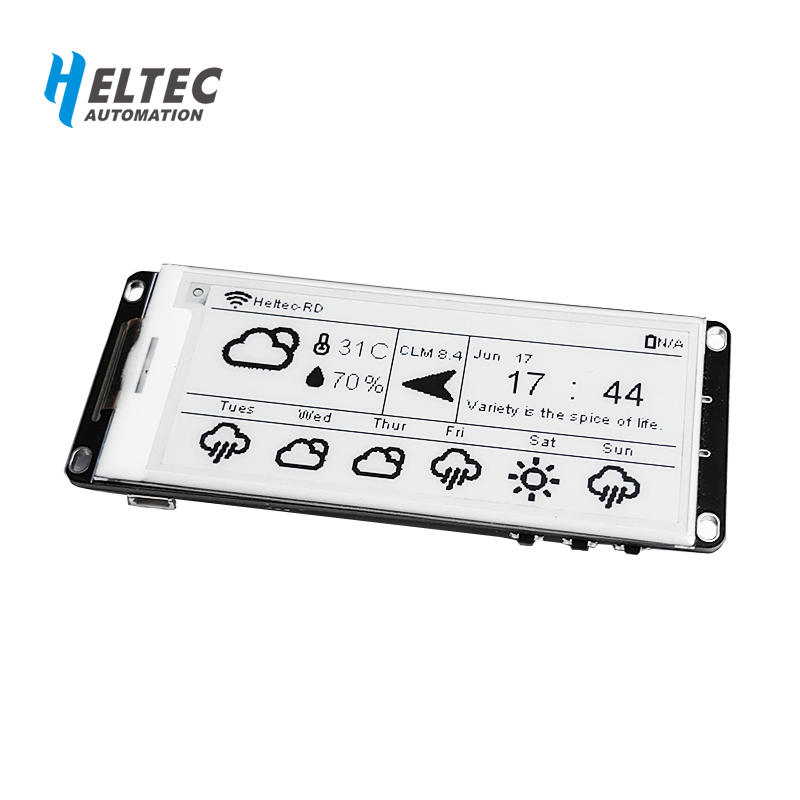

Heltec Vision Master E290 ESP32S3 + SX1262 E-Ink LoRa Node, Meshtastic and LoRaWAN Compatible
Mesh Node T114 es una placa de desarrollo basada en nRF52840 y SX1262
| Compatible con Meshtatic: SI |
| Stick con GPS: NO |
| Stick con pantalla: SI |
| Banda LoRaWAN: AU915, US915 |
Resumen
Vision Master E213 (HT-VME213) es un kit de desarrollo de tinta electrónica con múltiples métodos de control inalámbrico. Gracias a los programas de muestra y las herramientas de desarrollo que ofrecemos, los usuarios pueden operar la pantalla mediante Bluetooth, Wi-Fi y LoRa.
Esta placa está equipada con una pantalla de tinta electrónica en blanco y negro de 2,13 pulgadas, que permite visualizarla continuamente durante 180 días tras un corte de energía. Es compatible con Arduino, PlatformIO, Micpython y otros frameworks de desarrollo, y permite desarrollar aplicaciones como etiquetas electrónicas y de identidad. También permite ejecutar proyectos de código abierto como Meshtastic.
Características principales
- MCU ESP32-S3R8, compatible con Wi-Fi y BLE.
- El módulo LoRa es opcional, compatible con Mashtastic.
- Bajo consumo de energía, 20 uA en suspensión profunda, visualización continua durante 180 días después de un corte de energía.
- Interfaz de batería SH1.25-2 integrada, sistema de gestión de batería de litio integrado (gestión de carga y descarga, protección contra sobrecarga, detección de energía de la batería, cambio automático de energía de USB / batería).
- Pantalla integrada de 2,13 pulgadas y 250 x 122 píxeles, compatible con actualización parcial.
- Condiciones de almacenamiento: -25 ~ 70 ℃, ≤45 % HR.
- Condición óptima de funcionamiento: 0~50℃, 55±10%RH.
- La interfaz del sensor 2*SH2.0-4P es perfectamente compatible con los sensores de la serie QuickLink.
- Compatible con Arduino, ofrecemos marcos de desarrollo y bibliotecas.
Especificaciones
| Parámetros | Descripción |
|---|---|
| Chip maestro | ESP32-S3R8 |
| Chip de nodo LoRa | SX1262 |
| Frecuencia | 470~510 MHz, 863~928 MHz |
| Potencia máxima de transmisión | 21 ± 1 dBm |
| Sensibilidad máxima de recepción | -136 dBm a SF12 ancho de banda = 125 kHz |
| Wi-Fi | 802.11 b/g/n, hasta 150 Mbps |
| Bluetooth | Bluetooth 5 (LE) |
| Recurso de hardware | 6*ADC_1, 1*ADC_2, 6*Táctil, 8M*PSRAM, 3*UART; 2*I2C; 2*SPI. Etc. |
| Memoria | 384 KB de ROM; 512 KB de SRAM; 16 KB de SRAM RTC; 16 MB de memoria Flash SiP |
| Interfaz | USB tipo C; interfaz de batería de litio 2*1,25; LoRa ANT (IPEX1.0); Wi-Fi ANT (IPEX1.0); 2 pines de encabezado 18*2,54; interfaz de sensor 2*SH2.0-4P. |
| Batería | Fuente de alimentación y carga de batería de litio de 3,7 V |
| Temperatura de funcionamiento | -20 ~ 70 ℃ |
| Dimensiones | 66,75 x 30,41 x 10 mm |
| Mostrar | Pantalla de tinta electrónica en blanco y negro de 2,13 pulgadas |
Descripción
Mapa de pines
Dimensión
Destacar
El módulo LoRa es opcional
Los módulos LoRa son opcionales y pueden reducir muchos costos si no necesita un módulo LoRa.
Altamente extensible
El Vision Master E213 cuenta con una amplia gama de pines y recursos de hardware que le permitirán una amplia expansión. La interfaz SH2.0-4P se puede conectar directamente a los sensores de la serie QuickLink.
Placa de soporte de plástico
Se instala una plataforma de soporte de plástico transparente entre la PCB y la frecuencia de la pantalla, que puede proteger los componentes electrónicos en la placa y mejorar la función de disipación de calor de la placa.
El módulo LoRa es opcional
Los módulos LoRa son opcionales y pueden reducir muchos costos si no necesita un módulo LoRa.
Altamente extensible
El Vision Master E213 cuenta con una amplia gama de pines y recursos de hardware que le permitirán una amplia expansión. La interfaz SH2.0-4P se puede conectar directamente a los sensores de la serie QuickLink.
Preguntas frecuentes
¿Se puede reemplazar la antena integrada de 2,4 GHz?
La antena de 2,4 GHz es una antena de resorte y no hay ninguna interfaz adicional en la placa para señales inalámbricas de 2,4 GHz.
¿Qué métodos de desarrollo admite?
¿Cuál es el tipo de zócalo de la batería?
No puedo encontrar el puerto serie.
Cómo iniciar la placa de desarrollo.
Documentos y recursos
- [Recurso] — Marco Heltec ESP (ESP32 y ESP8266) (incluye biblioteca LoRaWAN)
- [Adjunto] — Biblioteca especial Heltec ESP32
- [Adjunto] — Diagrama esquemático
- [Adjunto] — Hoja de datos
- [Adjunto] — Hoja de datos de tinta electrónica
- [Recurso] — Manual del usuario y documentos relacionados
- [Recurso] — Recursos descargables
Lista de embalaje
La lista de embalaje predeterminada sin seleccionar ningún accesorio es la siguiente:
| Artículo | Cantidad |
|---|---|
| HT-VME213 | x1 |
| Antena LoRa (disponible cuando se selecciona LoRa) | x1 |
| Conector de batería SH1.25-2P | x1 |
| Pin de cabecera de 2,54 x 13 | x2 |
