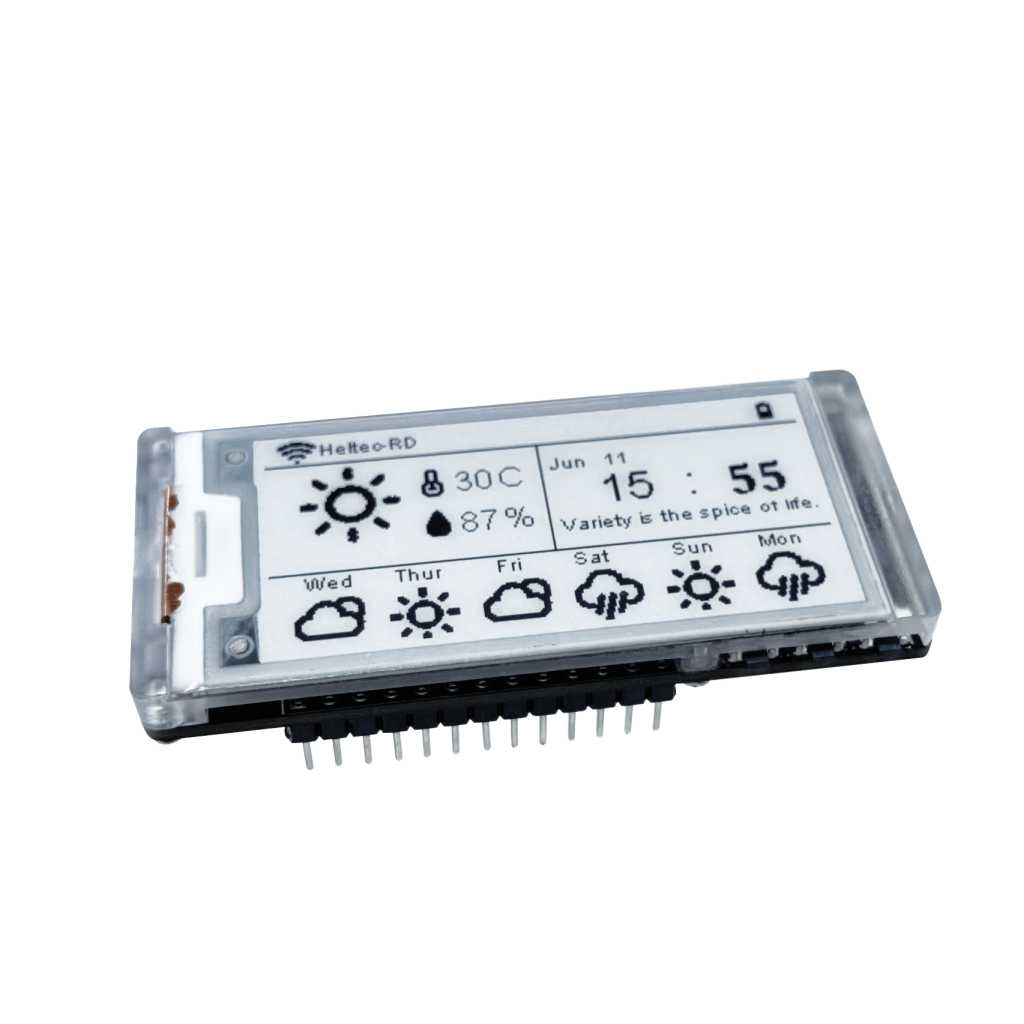

Heltec Vision Master E213 ESP32S3 + SX1262, compatible con Meshtastic y LoRaWAN

SKU #

Mesh Node T114 es una placa de desarrollo basada en nRF52840 y SX1262

$ 34.300 34300.0 CLP $ 34.300

$ 34.300

+ IVA

Vision Master E213 es una placa de desarrollo de IoT con E-Ink de 2,13 pulgadas.

Compatible con Meshtatic
- SI
Stick con GPS
- NO
Stick con pantalla
- SI
Banda LoRaWAN
Banda LoRaWAN

Esta combinación no existe.

Compatible con Meshtatic: SI

Stick con GPS: NO

Stick con pantalla: SI

Banda LoRaWAN: AU915, US915

Términos y condiciones
Garantía de devolución de 30 días
Envío: 2-3 días laborales

Resumen

Vision Master E213 (HT-VME213) es un kit de desarrollo de tinta electrónica con múltiples métodos de control inalámbrico. Gracias a los programas de muestra y las herramientas de desarrollo que ofrecemos, los usuarios pueden operar la pantalla mediante Bluetooth, Wi-Fi y LoRa.

Esta placa está equipada con una pantalla de tinta electrónica en blanco y negro de 2,13 pulgadas, que permite visualizarla continuamente durante 180 días tras un corte de energía. Es compatible con Arduino, PlatformIO, Micpython y otros frameworks de desarrollo, y permite desarrollar aplicaciones como etiquetas electrónicas y de identidad. También permite ejecutar proyectos de código abierto como Meshtastic.

Características principales

MCU ESP32-S3R8, compatible con Wi-Fi y BLE.
El módulo LoRa es opcional, compatible con Mashtastic.
Bajo consumo de energía, 20 uA en suspensión profunda, visualización continua durante 180 días después de un corte de energía.
Interfaz de batería SH1.25-2 integrada, sistema de gestión de batería de litio integrado (gestión de carga y descarga, protección contra sobrecarga, detección de energía de la batería, cambio automático de energía de USB / batería).
Pantalla integrada de 2,13 pulgadas y 250 x 122 píxeles, compatible con actualización parcial.
Condiciones de almacenamiento: -25 ~ 70 ℃, ≤45 % HR.
Condición óptima de funcionamiento: 0~50℃, 55±10%RH.
La interfaz del sensor 2*SH2.0-4P es perfectamente compatible con los sensores de la serie QuickLink.
Compatible con Arduino, ofrecemos marcos de desarrollo y bibliotecas.

Especificaciones

Parámetros	Descripción
Chip maestro	ESP32-S3R8
Chip de nodo LoRa	SX1262
Frecuencia	470~510 MHz, 863~928 MHz
Potencia máxima de transmisión	21 ± 1 dBm
Sensibilidad máxima de recepción	-136 dBm a SF12 ancho de banda = 125 kHz
Wi-Fi	802.11 b/g/n, hasta 150 Mbps
Bluetooth	Bluetooth 5 (LE)
Recurso de hardware	6ADC_1, 1ADC_2, 6Táctil, 8MPSRAM, 3UART; 2I2C; 2*SPI. Etc.
Memoria	384 KB de ROM; 512 KB de SRAM; 16 KB de SRAM RTC; 16 MB de memoria Flash SiP
Interfaz	USB tipo C; interfaz de batería de litio 21,25; LoRa ANT (IPEX1.0); Wi-Fi ANT (IPEX1.0); 2 pines de encabezado 182,54; interfaz de sensor 2*SH2.0-4P.
Batería	Fuente de alimentación y carga de batería de litio de 3,7 V
Temperatura de funcionamiento	-20 ~ 70 ℃
Dimensiones	66,75 x 30,41 x 10 mm
Mostrar	Pantalla de tinta electrónica en blanco y negro de 2,13 pulgadas

Descripción

Mapa de pines

Dimensión

Destacar

El módulo LoRa es opcional

Los módulos LoRa son opcionales y pueden reducir muchos costos si no necesita un módulo LoRa.

Altamente extensible

El Vision Master E213 cuenta con una amplia gama de pines y recursos de hardware que le permitirán una amplia expansión. La interfaz SH2.0-4P se puede conectar directamente a los sensores de la serie QuickLink.

Placa de soporte de plástico

Se instala una plataforma de soporte de plástico transparente entre la PCB y la frecuencia de la pantalla, que puede proteger los componentes electrónicos en la placa y mejorar la función de disipación de calor de la placa.
