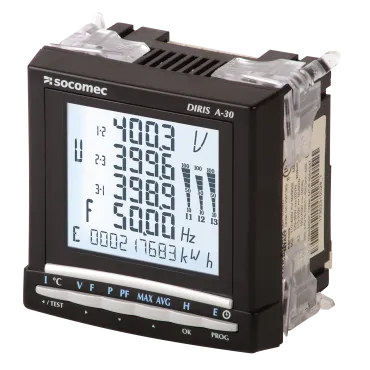

DIRIS A-30
Unidad de medición multifunción - PMD - medición y supervisión avanzada - montaje en puerta
Comunicacion RS485 o Ethernet opcional
Función
Los equipos DIRIS A-30 y A-41 son analizadores de redes multifución que proporcionan al usuario todas las medidas necesarias para llevar a buen término todo tipo de proyectos de eficiencia energética y garantizan la supervisión de la distribución eléctrica.
Toda esta información se puede usar y analizar de forma remota mediante Software de Gestión Energética
Multimedida
• Intensidades
- instantánea: - I1, I2, I3, In, Isistema
- media/promedio máx.: I1, I2, I3, In
• Tensiones y frecuencia
- instantánea: V1, V2, V3, U12, U23, U31, F, Vsistema, Usistema
- media/promedio máximo: V1, V2,V3, U12, U23, U31, F
• Potencias
- instantánea: 3P, ΣP, 3Q, ΣQ, 3S, ΣS
- promedio máximo: ΣP, ΣQ, ΣS
- predictivo: (ΣP), (ΣQ), (ΣS)
• Factores de potencia
- instantáneos: 3PF, ΣPF
- media/promedio máx.: ΣPF
• Kfactor
• Temperaturas (1)
- interno
- sondas vía externa 3 PT100
• Recuento
- Energía activa: +/- kWh
- Energía reactiva: +/- kVArh
- Energía aparente: kVAh
- Horario
Análisis de armónicos
• Nivel de distorsión armónica
- Intensidades: thd I1, thd I2, thd I3, thd In
- Tensión fase a neutro: thd V1, thd V2,thd V3
- Tensión entre fases: thd U12, £thd U23, thd U31
• Lecturas individuales hasta el nivel 63
- Intensidades: HI1, HI2, HI3, HIn
- Tensión fase a neutro: HV1, HV2, HV3,
- Tensiones compuestas: HU12, HU23,HU31
Curva de carga (1)
• Potencia activa y reactiva: ΣP+/- ;
ΣQ+/-
• Tensiones y frecuencia: V1, V2, V3,
U12, U23, U31, F
Eventos (1)
• Alarmas de todos los parámetros
eléctricos.
Comunicaciones (1)
• RS485 (Modbus y Profibus-DP)
• Ethernet
(Modbus/TCP o Modbus RTU)
• Ethernet con pasarela RS485
Modbus RTU por TCP
• Profibus DP Sub-D9
Entradas/salidas(1)
• Recuento de impulsos
• Verificación/control de los elementos
del equipo
• Informe de alarmas
• Informe de impulsos
Salida analógica
• Analógica 0/4- 20 mA
(1) Disponible como opción
(vea las siguientes páginas).
Ventajas
Fácil de usar
Con su amplia pantalla retroiluminada multi-ventana con 6 teclas rápidas, DIRIS A-30 es muy fácil de utilizar.
Detecta errores de cableado
DIRIS A-30 dispone de una función de corrección de errores de cableado de TC.
Personalizable
Los DIRIS A-30 pueden estar equipados con módulos adicionales que ofrecen al usuario la flexibilidad necesaria durante la vida útil del producto. Pueden agregarse módulos de comunicación y entradas/salidas digitales o analógicas para ampliar la variedad de funciones.
Conforme con IEC 61557-12
La norma de referencia para dispositivos de medición y supervisión del rendimiento (PMD), IEC 61557-12, garantiza niveles de prestaciones y un rendimiento satisfactorio de los PMD según las condiciones medioambientales típicas para aplicaciones industriales y del sector servicios.
Conformidad con las normas
IEC 61557-12
IEC 62053-22 clase 0.5 S
IEC 62053-23 clase 2
UL
