Resumen
Capsule Sensor V3 es un pequeño dispositivo portátil LoRa/LoRaWAN basado en ESP32-S3 y SX1262. Su diseño modular le permite adaptarse a diferentes sensores, por lo que puedes crear aplicaciones fácilmente sin ser un experto en IoT.
Gracias a la tecnología WirelessBoot , Capsule Sensor V3 es pequeño, elegante, resistente al agua y tiene una batería recargable de 250 mA, lo que lo hace perfecto para entornos complejos. Ya sea que desee crear sus aplicaciones o ejecutar programas de código abierto como Meshtastic , Capsule Sensor V3 es una excelente opción.
El Capsule Sensor acomoda todas sus pertenencias, incluidas guitarras, pianos, otros instrumentos musicales, humidores de puros, bodegas de vino, incubadoras, invernaderos, arte, reliquias familiares, refrigeradores y congeladores , beneficiándose de un monitoreo meticuloso y preciso.
Características principales
ESP32-S3 + SX1262.
- Luz indicadora LED.
- Compatible con proyectos Meshtastic (se recomienda utilizar con banco de energía o teléfono móvil).
- Plástico de alta resistencia, resistente al agua IP65.
- El método de comunicación inalámbrica incluye Wi-Fi, Bluetooth y LoRa.
- Batería recargable incorporada de 250 mAh, puerto de carga de succión magnética.
- Antenas LoRa y Wi-Fi/BLE integradas, apariencia elegante, compacta y liviana.
- El re-desarrollo se puede realizar a través de Arduino, PlatformIO, etc.
- Admite el sistema de arranque inalámbrico Heltec, descarga firmware, intercambia información e imprime registros a través de Wi-Fi.
- Diseño modular, con una interfaz BTB reservada en la parte inferior, capaz de conectar y reemplazar diferentes sensores.
Especificaciones generales
| Parámetros | Descripción |
|---|---|
| MCU | ESP32-S3FN8 |
| Chip LoRa | SX1262 |
| Wi-Fi | IEEE 802.11 b/g/n 2,4 GHz |
| Bluetooth | Bluetooth LE, Bluetooth 5, Bluetooth en malla |
| Frecuencia LoRa | 863～870 MHz, 902～928 MHz, 470～510 MHz |
| Temperatura de funcionamiento | -20 ~ 60 ℃ |
| Sensibilidad máxima de recepción | -135 dBm |
| Fuente de alimentación | Batería de litio de 3,7 V, 250 mAh |
| Duración de la batería (condiciones típicas) | Más de 1 año |
| Cargando | 5 V, succión magnética 2P-2,54 mm |
| Humedad de funcionamiento | 10%~90%RH (sin condensación) |
| Potencia máxima de transmisión LoRa | 21 ± 1 dBm |
| Grado de protección | IP65 |
| Alcance inalámbrico (línea de visión, condiciones ideales) | Más de 6 km |
Especificaciones del sensor
| Tipo | Módulo | Descripción |
|---|---|---|
| Sistema global de navegación por satélite (GNSS) | Quectel_L76K | ＜1 m, L1/L5 |
| Temperatura y humedad | GXHTV3 | ±0,5 ℃/±5 % de humedad relativa |
| 3 ejes | DA217 | ±1 g |
| Presión barométrica | BMP280 | ±1 hPa/±1 ℃ |
Descripción
Dimensión
Reflejos
Carga por succión magnética
- Batería recargable incorporada de 250 mAh,
- Puerto de carga de succión magnética.
Fácil escaneo y configuración
Control y visualización de aplicaciones inteligentes para mejorar su experiencia de usuario general.
Explore más a fondo con el registro de datos y los gráficos integrados, que incluyen 7 días de almacenamiento de sensores y almacenamiento ilimitado en la aplicación. Obtenga información valiosa a partir de actualizaciones completas por hora, por día y por semana.
Arranque inalámbrico
Wireless Boot es un sistema de cargador de arranque para MCU ESP32. Puede descargar firmware, intercambiar información e imprimir registros a través de WiFi. Por lo tanto, los dispositivos ya no requieren un puente USB-UART, lo que puede reducir el costo de hardware del sistema y reducir el tamaño del dispositivo.
El Capsule Sensor V3 ya incluye el sistema WirelessBoot por defecto.
Diseño modular
Una interfaz BTB reservada en la parte inferior, capaz de conectar y reemplazar diferentes sensores. Se adapta a sus diferentes escenarios y necesidades de aplicación.
Elegante y ligero.
Pesa 23 g, es un tamaño diminuto. Colocar tu sensor Capsule en tus lugares favoritos ahora es más fácil que nunca con el cordón de lazo.
Fuerte extensibilidad
Se pueden implementar diversas aplicaciones como Meshtastick, educación infantil, seguimiento de activos, monitoreo ambiental, etc., reemplazando módulos.
Carga por succión magnética
- Batería recargable incorporada de 250 mAh,
- Puerto de carga de succión magnética.
Fácil escaneo y configuración
Preguntas frecuentes
¿Cuánto tiempo puede funcionar la batería de 250 mAh?
Depende de cómo funcione. El Capsule Sensor V3 está posicionado como un dispositivo LoRa/LoRaWAN portátil, con una batería recargable de 250 mAh. Sin embargo, el Capsule Sensor V3 tiene un buen diseño de bajo consumo, ~15 uA en modo de suspensión profunda. Según nuestra prueba, puede transmitir alrededor de 6000 paquetes LoRa cuando está completamente cargado.
Por ejemplo, si los datos se envían cada hora, puede seguir funcionando durante más de 6 meses.
¿Qué proyectos LoRa/LoRaWAN puede ejecutar?
¿Qué tal la distancia de cobertura?
No vi que tiene un puerto USB, ¿cómo actualizo el firmware?
¿Existe una puerta de enlace LoRa recomendada que necesito para mi proyecto LoRaWAN?
Documentos y recursos
- [Recurso] Introducción al funcionamiento del sensor de cápsula Heltec V3
- [Recurso] — Vídeo promocional del Heltec Capsule Sensor V3
- [Recurso] — Hoja de datos del sensor de cápsula Heltec
- [Recurso] — Diagrama esquemático
- [Documentos] — Manual del usuario del sensor de cápsula Heltec
- [Documentos] — Marco de desarrollo Heltec-ESP32
- [Docs] — Instrucciones de arranque inalámbrico

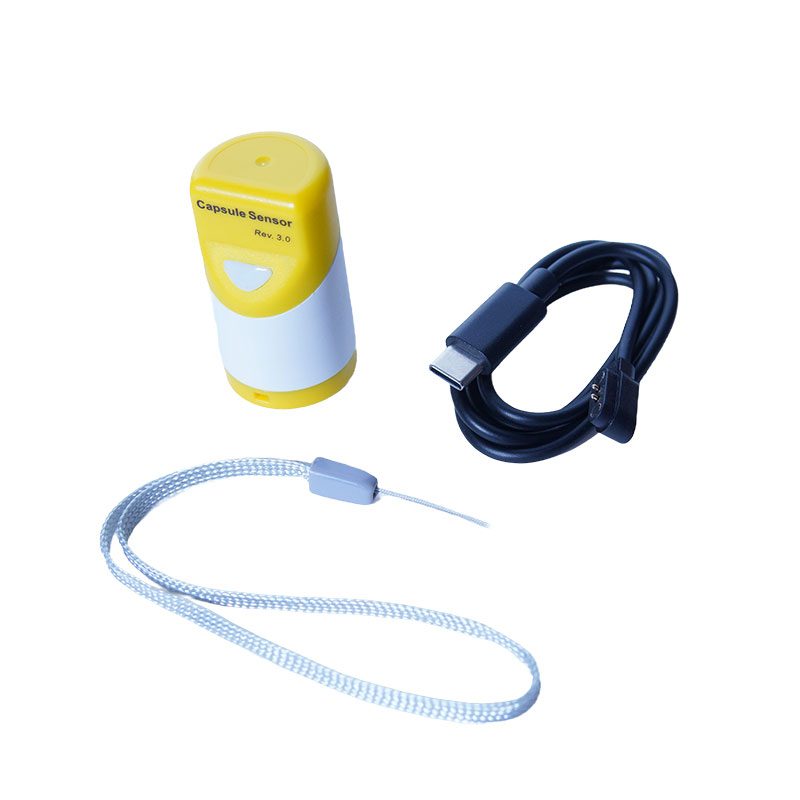

Lista de embalaje
La lista de embalaje predeterminada sin seleccionar ningún accesorio es la siguiente:
| Artículo | Cantidad |
|---|---|
| Sensor de cápsula V3 | x1 |
| Cable de carga | x1 |
| Acollador | x1 |
