Descripción del Producto

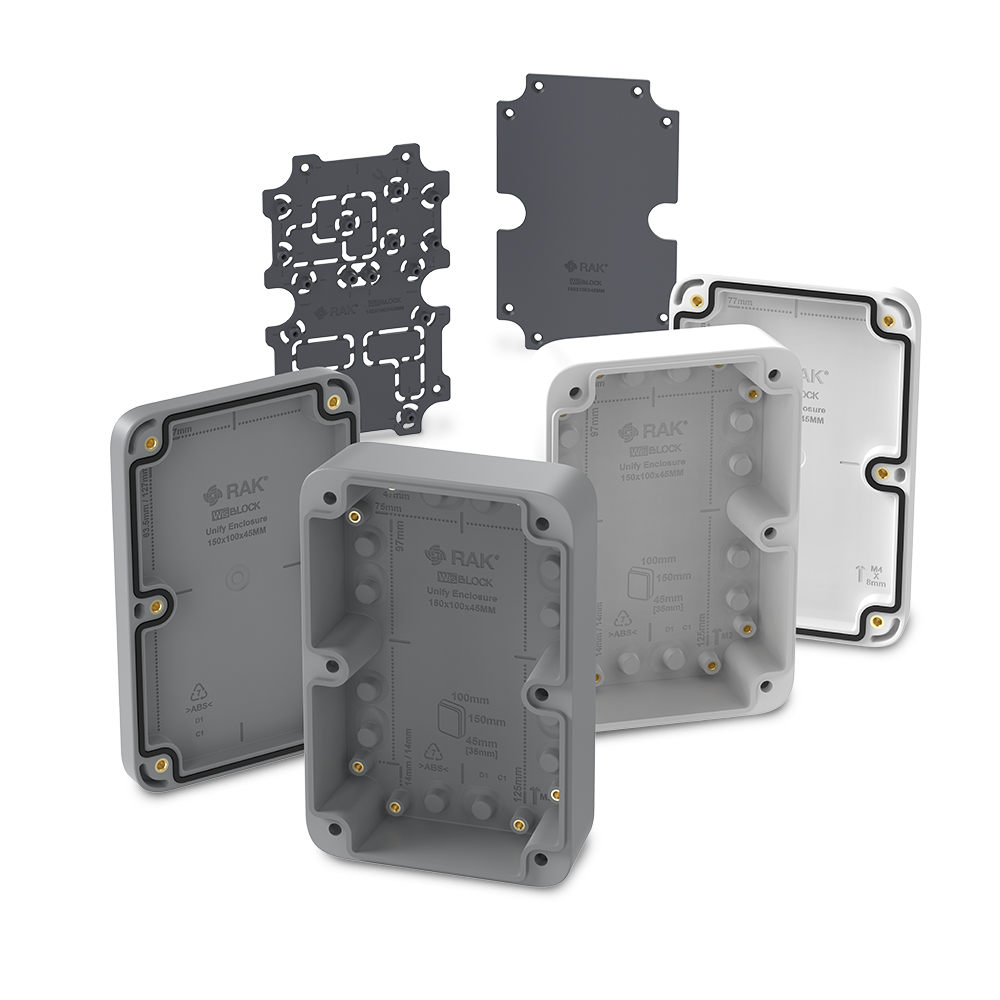

Caja Unify IP67 150x100x45mm
Los gabinetes Unify son gabinetes modulares para exteriores con clasificación IP67 que incluyen características personalizadas para soportar placas base WisBlock y módulos WisBlock, pero son altamente adaptables a cualquier aplicación con interiores espaciosos y opciones de montaje universales cuidadosamente diseñadas.
La implementación de su solución de IoT es sencilla gracias a una gama de accesorios de montaje intercambiables que le permiten instalar su solución de IoT en cualquier entorno. Estos accesorios se alojan en la superficie trasera de la carcasa mediante las ubicaciones de montaje integradas y se fijan con sujetadores M3 en insertos roscados de latón resistentes y reutilizables.
El gabinete de 150 x 100 x 45 mm tiene suficiente espacio interno para admitir las siguientes placas base WisBlock: RAK19001 y simultáneamente una RAK19003, RAK19007, RAK5005-O.
También hay espacio para alojar una batería de LiPo de perfil plano debajo de una placa de montaje interna. El espacio disponible debajo de una placa de montaje en la configuración estándar es de aproximadamente 107 x 57 x 6 mm, sin incluir las secciones estrechas donde hay características de carcasa.
Accesorios compatibles:
- Placa de montaje Unify WisBlock de 150 x 100 x 45 mm: le permite crear fácilmente su propia solución de montaje interno personalizada con el hardware WisBlock
- Placa de montaje Unify en blanco de 150 x 100 x 45 mm: le permite crear su propia solución de montaje interna personalizada para cualquier hardware
- Kit de montaje vertical en poste Unify (tipo A)
- Kit de montaje horizontal para postes Unify (tipo B)
- Kit de montaje horizontal para postes Unify (tipo C)
- Kit de montaje en pared Unify (tipo D)
- Kit de clip para cinturón Unify (tipo E)
- Kit de montaje en riel DIN Unify (tipo F)
- Kit de montaje magnético Unify (tipo G)
- Kit de presillas para cinturón Unify (tipo H)
- Kit de etiquetas unificadas (tipo I)
- Kit de velcro Unify (tipo J)
Accesorios NO compatibles:
- Kit de montaje horizontal para postes Unify (tipo B)
Especificaciones del gabinete:
- Material: ABS UL94V-0
- Tamaño externo: 150x100x50 mm (incluida la tapa)
- Espacio interno: Aprox. 138 x 88 x 35 mm en la región más ancha (el espacio utilizable varía debido a las características internas; punto más angosto del ancho interno = 60 mm)
- Espesor general de la pared: 4,5 mm
- Sello impermeable de silicona (perfil cuadrado para evitar que se tuerza durante la instalación)
- Insertos roscados de latón en todas partes (tipo ciego)
Placa de montaje
1. Placa de montaje Unify WisBlock con tornillos para carcasa de 150 x 100 x 45 mm (placa a medida)
Esta placa de montaje encaja perfectamente en el gabinete Unify de 150 x 100 x 45 mm y tiene tornillos integrados para soportar RAK19001 y simultáneamente RAK19003, RAK19007 y RAK5005-O.
La placa de montaje se puede adaptar fácilmente para acomodar cada una de las placas base y cualquier sensor conectado mediante la eliminación de secciones de la placa de montaje que no se requieren mediante el uso de cortadores laterales manuales simples para cortar las secciones innecesarias.
Especificaciones de la placa de montaje Unify WisBlock con tornillos salientes :
- Compatible únicamente con carcasa Unify IP67 150x100x45mm
- Compatible con RAK19001
- Admite RAK19003 (simultáneamente con 1 x RAK19001)
- Admite RAK19007 (simultáneamente con 1 x RAK19001)
- Admite RAK5005-O (simultáneamente con 1 x RAK19001)
- Espesor: 2mm
- Incluye tornillos avellanados M3 para montarlo en el gabinete.
- Incluye tornillos autorroscantes para montar la placa base WisBlock a la placa de montaje.
2. Placa de montaje Unify en blanco para gabinete de 150 x 100 x 45 mm (placa en blanco)
Esta placa de montaje encaja perfectamente en el gabinete Unify 150x100x45 mm y le permite implementar su propia solución de montaje personalizada.
Especificaciones de la placa de montaje en blanco Unify :
- Compatible únicamente con carcasa Unify IP67 150X100X45mm
- Espesor: 2mm
- Incluye tornillos avellanados M3 para montarlo en el gabinete.
